Автоматична машина за двустранно етикетиране

Въведение

Машината за етикетиране с двойни страни е широко подходяща за хранителна, козметична, фармацевтична, пестицидна и други индустрии. Това е едностранно и двустранно етикетиране за плоски, квадратни и кръгли бутилки. Автоматично управляван от компютър (PLC) лесен за работа. Може лесно да променя спецификациите. Той приема серво мотор, постига управление на затворена верига с нисък процент на неизправност. Висока ефективност. Бърза скорост.

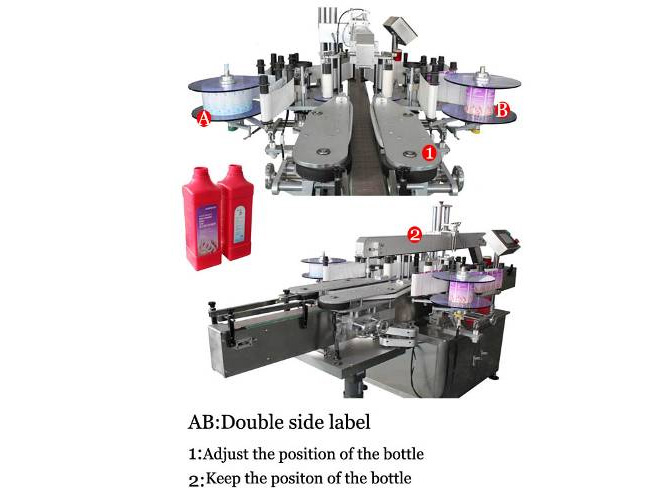

VK-DSL високоскоростно серво устройство за етикетиране отпред и отзад е приложимо за етикетиране на плосък, квадратен или друг контейнер с етикетиране отпред и отзад, той може да етикетира два етикета на предната и задната повърхност едновременно; Ако добавите устройство за кръгла бутилка, то също може да етикетира кръгли бутилки с един или два етикета. Ако добавите горна етикетна глава, тя също може да етикетира етикет върху бутилки, кутии, капачки и т.н.

Модел: VK-DSL

ОписаниеКомпонент СписъкПредимстваПодробни изображенияРаботно видеоКонтактСвързани продукти

Приложимо е за етикетиране на плоски бутилки, кръгли бутилки и квадратни бутилки от едната страна и от двете страни, като плоски бутилки за шампоан, плоски бутилки за смазочно масло, кръгли бутилки с антибактериален лосион за ръце и т.н. Две заглавки и етикетиране на две страни наведнъж могат да подобрят производителността. Тази машина за етикетиране се използва широко в ежедневната химическа, козметична, нефтохимическа, фармацевтична и други индустрии.

Адаптирайте с PLC контрол на Mitsubishi, сензори Omron и LEUZE, серво мотор на Mitsubishi или делта серво мотор. Той е лесен за управление и работа, работи стабилно и с висока скорост и точност. Автоматично предупреждение за повреди, без бутилка без етикет.

Модел/технически параметри	VK-DSL
Скорост на етикетиране (pcs/min)	120-200 (отнася се за материала и размера на етикета)
Точност на етикетиране (mm)	±1.0 mm (размерите на материала и етикета не се броят)
Размер на етикета (mm)	(L)10-300mm(H)10-250mm
Размер на материала (mm)	Φ20-φ120mm(H)40-400mm
Вътрешен диаметър на ролката (mm)	φ76mm
Външен диаметър на ролката (mm)	Макс.: Φ320 мм
Размер на машината (mm)	(L) 2800 * (W) 1400 * (H) 1400 (mm)
Захранване	AC220V50Hz/60Hz1500W (може да се персонализира)

Рисуване

Автоматично-двустранно-машинно-чертане на етикети

Обхват на приложение

(1) Приложими етикети: стикер, незасъхващ филм, електронен контролен код, баркод и др.
(2) Приложими продукти: продукти с етикети, които трябва да бъдат закрепени върху страничната равнина, страничната голяма радианова повърхност и периферната повърхност.
(3) Приложна индустрия: широко използвана в козметиката, електрониката, медицината, хардуера, пластмасата и други индустрии.

Workflow:

Ръчно поставяне на залепени продукти (онлайн или въртяща се маса за обработка на бутилки) >> Автоматично отделяне и коригиране и транспортиране на продукти >> Тестване на продукти >> Етикиране на продукти >> Събиране на етикетирани продукти (влизане в следващ процес) >> Изваждане на продукти.

Принцип на работа

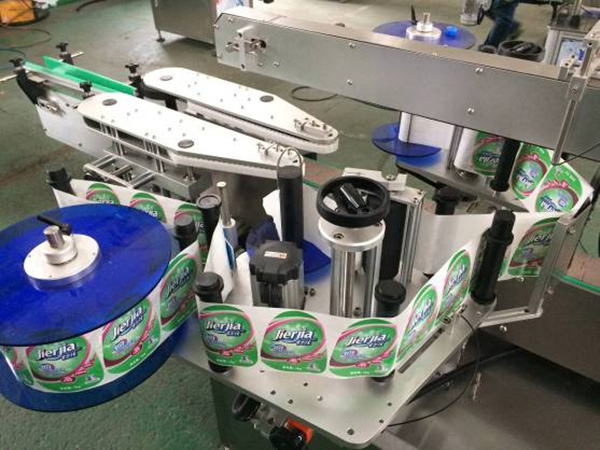

След като бутилките влязат в конвейерната лента на етикетиращата машина, бутилките се подават към етикетиращата машина с постоянна скорост. Механичното фиксиращо устройство разделя залепените обекти на фиксирано разстояние и избутва залепените обекти по посока на конвейерната лента. След механичната система (задвижващо колело, колело за етикетиране и макара), задвижващото колело периодично дърпа лентата за етикети, за да се движи, а етикетът се издърпва от макарата и се залепва върху обекта, който трябва да се залепи, през устройството за етикетиране.

Допълнителни функции и компоненти:

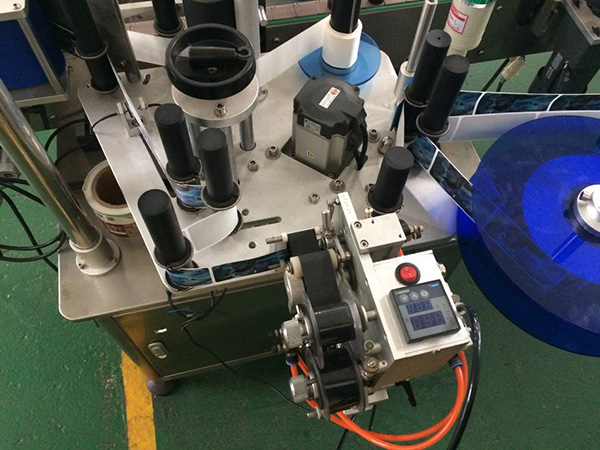

1. Кодов принтер: горещият принтер може да отпечата датата на производство, датата на изтичане, партидния номер и т.н. Маркирането и етикетирането са синхронизирани, за да се подобри ефективността на производството.

2. Мастилено-струен принтер: той може да съответства на мастилено-струйния принтер на пазара, да пръска код в определената позиция на етикета и перфектно да се комбинира с машината за етикетиране.

3. Универсален сензор: обикновеният сензор не може да открие прозрачен етикет, така че трябва да се използва със специално електрическо око, внесено от Германия.

4. Четец: чете двуизмерен код, баркод и друга информация, лесна за създаване на продуктова база данни за проследимост на продукта.

Сериен номер	NAME	ТОЧКА	марка	страна на произход
1	HMI	1	Siemens	Германия
2	PLC	1	Siemens	Германия
3	Мотор за етикетиране	1	Panasonic	Япония
4	Моторен драйвер за етикетиране	1	Panasonic	Япония
5	Транспортен двигател	1	Джиенмин	Шанхай, Китай
6	Честотен преобразувател на конвейерния двигател	1	Siemens	Германия
7	Мотор за разделяне на бутилки	1	JSCC	Германия
8	Контролер на двигателя за разделяне на бутилки	1	JSCC	Германия
9	Мотор с етикет	1	JSCC	Германия
10	Етикет на моторния контролер	1	JSCC	Германия
11	Електрически апарати с ниско напрежение	1	Schneider	Франция
12	Сензор за етикет	1	OMRON	Япония
13	Сензор за етикетиране	1	OMRON	Япония
14	Синхронен зъбен ремък	1	Bando	Япония
15	Пневматични компоненти	1	AirTAC	Тайван, Китай
16	Конвейерна лента	1	Лилай	Шанхай, Китай
17	рамка	1		Шанхай, Китай
18	Системна интеграция	1		Шанхай, Китай

1. Регулирането е лесно и се конфигурират предните и задните, наляво и надясно, посоките нагоре и надолу, ъгълът на наклон на равнината и седалките за регулиране на ъгъла на наклон на вертикалната равнина. Няма мъртъв ъгъл за смяна на различни форми на бутилки, което отговаря на изискванията за GMP производство;

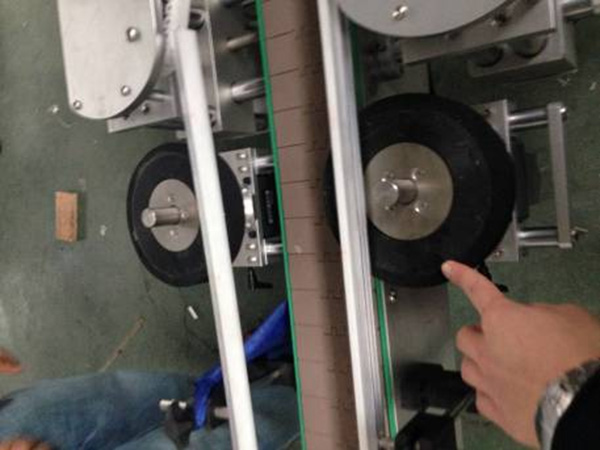

2. Автоматично отделяне на бутилката, ефективно премахване на отделянето на бутилката, причинено от грешка на бутилката и подобряване на стабилността;

3. Има функция за автоматично изключване, функция за отчитане на продукцията, функция за пестене на енергия (когато няма производство в рамките на зададеното време, оборудването автоматично ще премине в режим на готовност за пестене на енергия), функция за бърза настройка на производствения номер, функция за защита на настройката на параметри (настройката на параметрите е разделена на управление на органите), което е удобно за управление на производството;

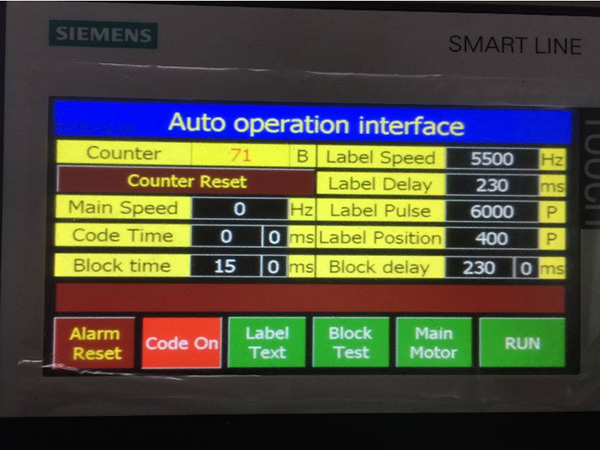

4. Мощна функция, управление на цветен сензорен екран, опционален операционен интерфейс на китайски и английски език, удобна и интуитивна, мощна функция за памет на данни, може да съхранява 50 групи параметри за етикетиране, с функция за броене на продукцията, функция за пестене на енергия, функция за подкани за настройка на производствен номер, параметър задаване на защитна функция, удобно управление на производството, различен превключвател за етикетиране на продукти може да се реализира с един ключ, без многократно отстраняване на грешки, просто и бързо. Добра подкана за повреда и помощна функция;

6. Висока стабилност. Импортираната първа линия марка е приета за стандарт за измерване и сензор за измервателен обект, с висока чувствителност на откриване, стабилна производителност и издръжливост; стабилната и издръжлива рамка и различните части приемат стандартизиран модулен дизайн с пълна взаимозаменяемост и 24-часова работа, за да осигурят безопасност и стабилност.

7. Той е безопасен и хигиеничен. Корпусът е изработен от неръждаема стомана SUS304 и алуминиева сплав T6. Той никога няма да ръждясва и отговаря на GMP отличния производствен стандарт;
